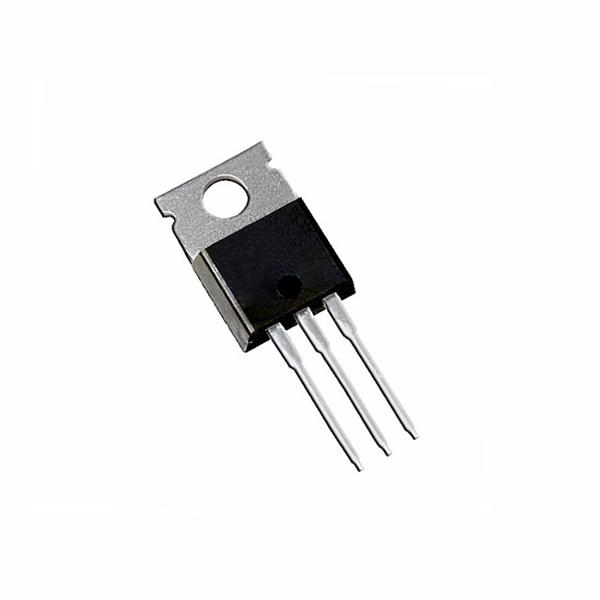

Transistor de Potência IRFB4020 MOSFET N-Channel TO-220 PTH

Código: 11122 Marca: Infineon

~~R$ 30,00~~ R$ 19,50

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor IRFB4020 é um MOSFET de potência N-Channel (canal N) da Infineon, desenvolvido para aplicações de chaveamento e controle de potência. O componente possui tensão máxima Drain-Source (VDS) de 200 V e capacidade de corrente de dreno de até 18 A, sendo indicado para circuitos que exigem elevada capacidade de condução e eficiência.

O IRFB4020 apresenta baixa resistência de condução RDS(on), com valor máximo de 100 mΩ a VGS de 10 V, contribuindo para reduzir as perdas durante a condução. O dispositivo também possui baixa carga de gate, com carga total típica de aproximadamente 18 nC, característica que favorece aplicações de chaveamento e contribui para maior eficiência do circuito.

O componente foi especialmente desenvolvido para aplicações de áudio digital e amplificadores Classe D, podendo também ser utilizado em diferentes projetos de eletrônica de potência, como conversores DC-DC, inversores, sistemas de gerenciamento de baterias e acionamento de motores.

Com encapsulamento TO-220 e montagem PTH (Through Hole), o IRFB4020 oferece uma solução prática para placas de circuito impresso e aplicações que necessitam de dissipação térmica por meio de dissipador.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: MOSFET de Potência
Part Number: IRFB4020
Marca: Infineon
Tipo: MOSFET N-Channel
Aplicação: Potência / Áudio Digital
Tensão Drain-Source (VDS): 200 V
Corrente contínua de dreno (ID): 18 A
RDS(on) máximo: 100 mΩ
RDS(on) típico: 80 mΩ
Condição RDS(on): VGS = 10 V
Carga total de Gate (Qg): 18 nC típica
Carga Gate-Drain (Qgd): 5,3 nC
Tensão máxima Gate-Source (VGS): ±20 V
Potência total máxima: 100 W
Temperatura de junção máxima: +175 °C
Faixa de temperatura: -55 °C a +175 °C
Encapsulamento: TO-220
Número de pinos: 3
Montagem: PTH / THT / Through Hole
Polaridade: N-Channel

As especificações são baseadas na documentação oficial da Infineon para o IRFB4020/IRFB4020PBF.

⚙️ APLICAÇÕES

O IRFB4020 pode ser utilizado em diversas aplicações de eletrônica de potência, incluindo:

Amplificadores de áudio Classe D;
Amplificadores digitais;
Fontes de alimentação chaveadas;
Conversores DC-DC;
Inversores;
Controle de motores;
Sistemas de gerenciamento de baterias;
Circuitos de chaveamento de potência;
Sistemas UPS;
Equipamentos industriais;
Conversores de energia;
Circuitos de acionamento de cargas.

A Infineon destaca o IRFB4020 especialmente para aplicações de áudio digital Classe D, além de aplicações de baixa frequência que exigem alta capacidade de corrente e robustez.

📄 DATASHEET

Datasheet oficial – IRFB4020 – Infineon Technologies:
Acessar Datasheet IRFB4020 (PDF)
