Transistor MOSFET N-Channel AON6360 30V 85A 8-DFN SMD

Código: 11173 Marca: Alpha & Omega Semiconductor

~~R$ 15,00~~ R$ 9,75

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor MOSFET AON6360 da Alpha & Omega Semiconductor é um MOSFET de potência de canal N desenvolvido para aplicações de chaveamento e conversão de energia que exigem baixa resistência de condução, alta capacidade de corrente e eficiência.

Com tensão máxima dreno-fonte de 30 V e corrente contínua de até 85 A nas condições especificadas de temperatura de case, o AON6360 oferece características adequadas para circuitos de potência, conversores DC/DC e sistemas de gerenciamento de energia. A corrente contínua especificada em temperatura ambiente de 25 °C é de 36 A.

O componente apresenta resistência máxima de condução RDS(on) de 3 mΩ a VGS = 10 V, contribuindo para reduzir as perdas por condução durante o chaveamento. Também possui carga de gate máxima de 24 nC e tensão gate-source máxima de ±20 V.

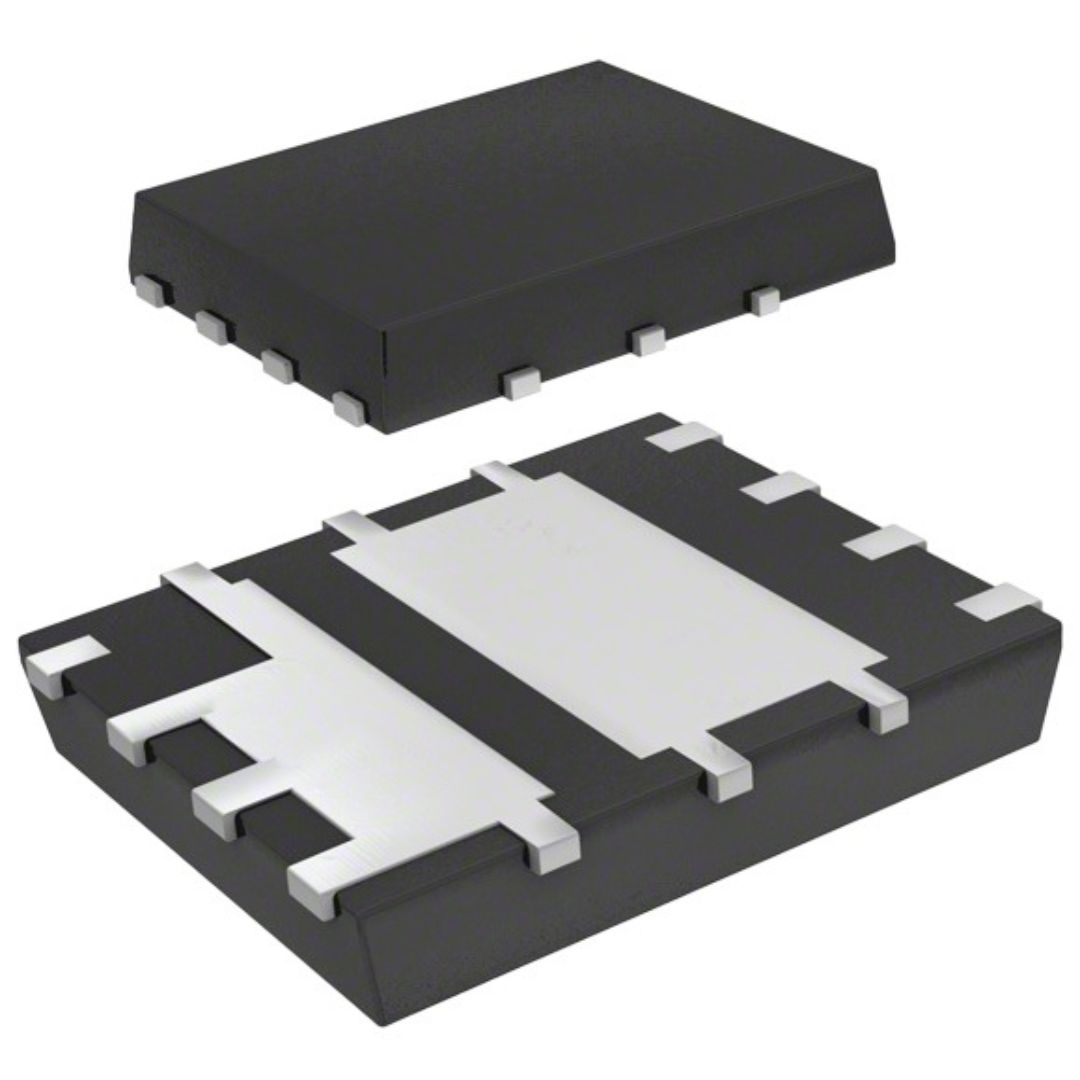

O AON6360 utiliza encapsulamento 8-DFN de 5 × 6 mm, com montagem SMD/SMT, proporcionando uma solução compacta para placas de circuito impresso e aplicações de alta densidade.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor MOSFET de potência
Fabricante: Alpha & Omega Semiconductor
Modelo: AON6360
Tipo: MOSFET N-Channel / Canal N
Tecnologia: MOSFET de óxido metálico
Tensão dreno-fonte (VDS): 30 V
Corrente contínua de dreno (ID): 36 A @ TA = 25 °C
Corrente contínua de dreno (ID): 85 A @ TC = 25 °C
RDS(on) máximo: 3 mΩ @ VGS = 10 V
Tensão gate-source máxima (VGS): ±20 V
Carga de gate (Qg): 24 nC @ VGS = 10 V
Tensão de limiar (VGS(th)): 2,2 V @ ID = 250 µA
Capacitância de entrada (Ciss): 1590 pF @ VDS = 15 V
Dissipação de potência: 6,2 W @ TA / 42 W @ TC
Temperatura de junção: -55 °C a +150 °C
Encapsulamento: 8-DFN (5 × 6 mm)
Montagem: SMD / SMT
Tipo de pacote: 8-PowerSMD / Flat Leads
Características: Baixo RDS(on), baixa resistência de condução e alta capacidade de corrente

⚙️ APLICAÇÕES

Conversores DC/DC
Conversores de potência
Fontes de alimentação
Gerenciamento de energia
Circuitos de chaveamento
Sistemas computacionais
Equipamentos industriais
Equipamentos de telecomunicações
Conversores DC/DC isolados
Sistemas de controle de potência
Aplicações de alta eficiência energética

📄 DATASHEET

Datasheet oficial AON6360 – Alpha & Omega Semiconductor
