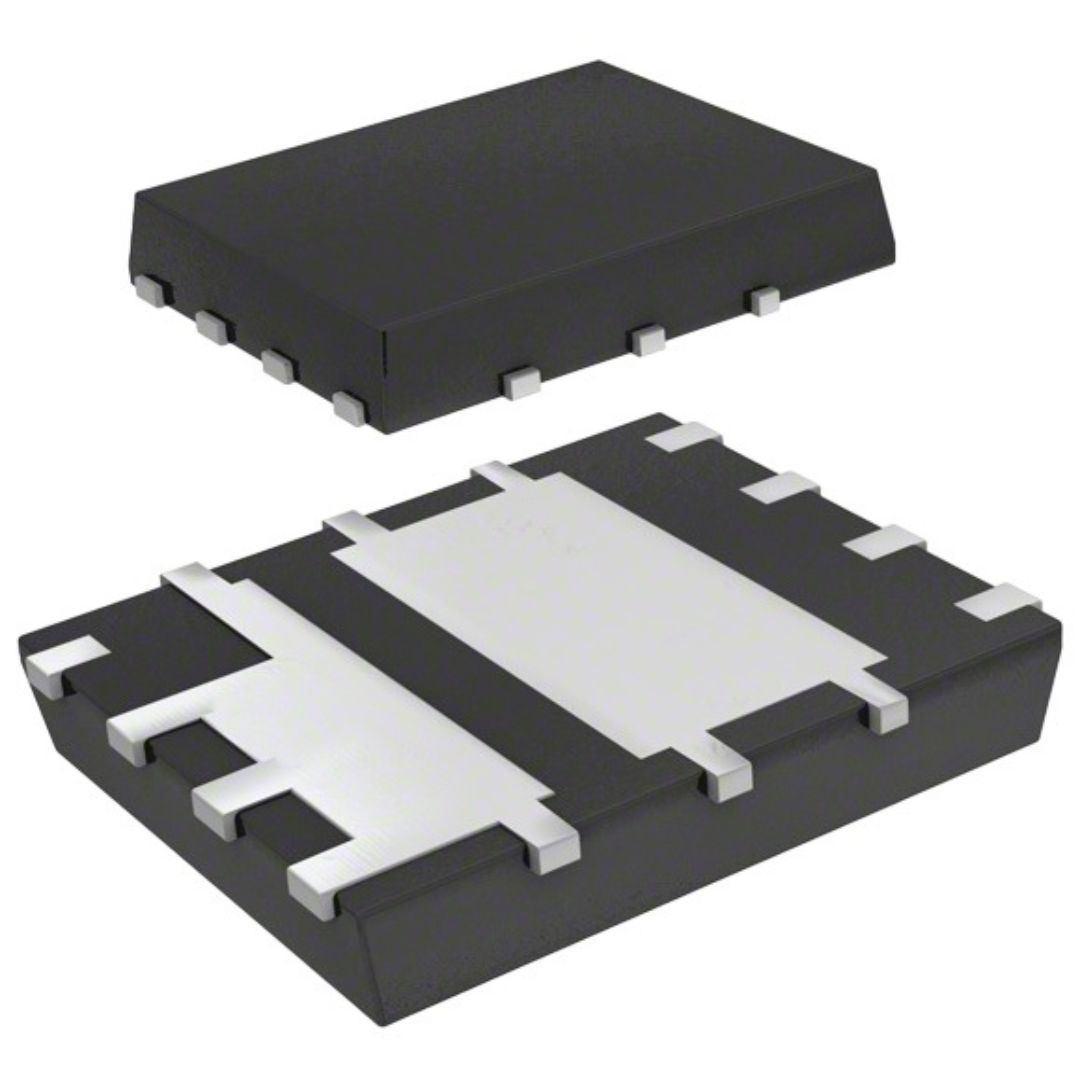

Transistor Mosfet N-Channel AON6370 30V 47A 8-DFN SMD

Código: 11187 Marca: Alpha & Omega Semiconductor

~~R$ 15,00~~ R$ 9,75

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Transistor MOSFET AON6370 da Alpha & Omega Semiconductor é um MOSFET de potência de canal N desenvolvido para aplicações de chaveamento e conversão de energia que exigem baixa resistência de condução, alta capacidade de corrente e eficiência.

Com tensão máxima dreno-fonte de 30 V e corrente contínua de até 47 A nas condições especificadas de temperatura de case, o AON6370 utiliza tecnologia Trench Power αMOS, proporcionando baixa resistência RDS(on), baixa carga de gate e alta capacidade de corrente.

O componente apresenta RDS(on) máximo inferior a 7,2 mΩ com VGS de 10 V e inferior a 11,5 mΩ com VGS de 4,5 V, características que contribuem para reduzir as perdas por condução em aplicações de potência.

O AON6370 possui encapsulamento DFN 5×6 com 8 terminais e montagem SMD/SMT, oferecendo uma solução compacta para placas de circuito impresso. É indicado para conversores DC/DC em sistemas computacionais e conversores DC/DC isolados utilizados em aplicações industriais e de telecomunicações.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Transistor MOSFET de potência
Fabricante: Alpha & Omega Semiconductor
Modelo: AON6370
Tipo: MOSFET N-Channel / Canal N
Tecnologia: Trench Power αMOS
Tensão dreno-fonte (VDS): 30 V
Corrente contínua de dreno (ID): 23 A a TA = 25 °C
Corrente contínua de dreno: 47 A a TC = 25 °C
Corrente de dreno pulsada (IDM): 90 A
RDS(on) máximo: < 7,2 mΩ @ VGS = 10 V
RDS(on) máximo: < 11,5 mΩ @ VGS = 4,5 V
Tensão gate-source máxima (VGS): ±20 V
Carga de gate (Qg): 13 nC @ VGS = 10 V
Tensão de limiar (VGS(th)): 2,2 V @ ID = 250 µA
Capacitância de entrada (Ciss): 840 pF @ VDS = 15 V
Dissipação de potência: 6,2 W (TA) / 26 W (TC)
Temperatura de junção: -55 °C a +150 °C
Encapsulamento: DFN 5×6
Número de terminais: 8
Montagem: SMD / SMT
Tipo de pacote: 8-DFN / 8-PowerSMD
Características: Baixo RDS(on), baixa carga de gate e alta capacidade de corrente

⚙️ APLICAÇÕES

Conversores DC/DC
Conversores DC/DC para sistemas computacionais
Conversores DC/DC isolados
Equipamentos de telecomunicações
Sistemas industriais
Fontes de alimentação
Gerenciamento de energia
Circuitos de chaveamento de potência
Sistemas de conversão de energia
Equipamentos eletrônicos de alta eficiência

O fabricante especifica o AON6370 para aplicações em conversores DC/DC em sistemas computacionais e conversores DC/DC isolados para aplicações industriais e de telecomunicações.

📄 DATASHEET

Datasheet oficial AON6370 – Alpha & Omega Semiconductor
