RFP30P05 – Transistor MOSFET de Potência P-Channel 30A 50V

Código: 13831 Marca: Fairchild

~~R$ 15,00~~ R$ 9,75

Qtde: Comprar Agora Estoque: Disponível

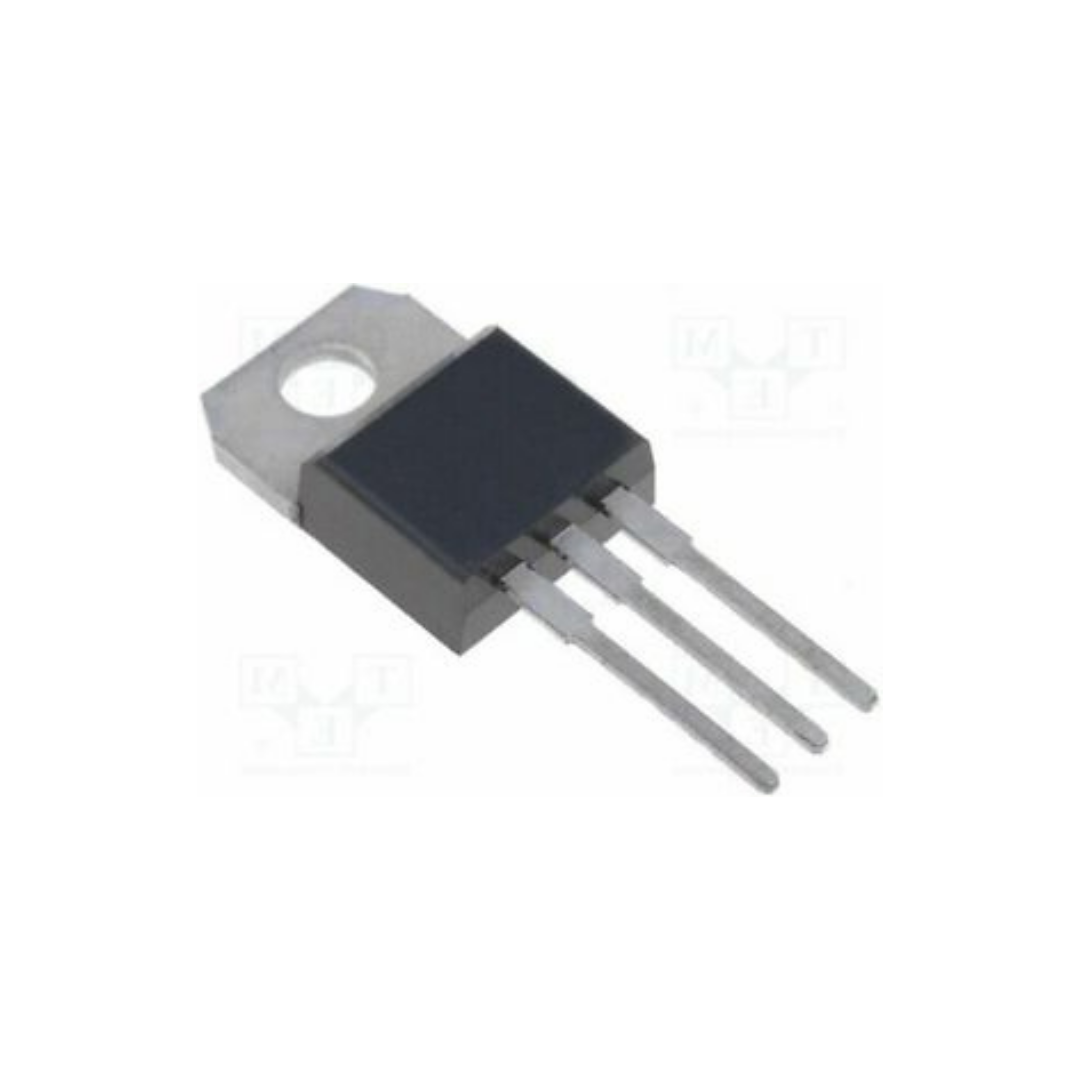

Transistor MOSFET RFP30P05 50V 30A P-Channel TO-220 PTH

O RFP30P05 é um transistor MOSFET de potência canal P (P-Channel) da Fairchild Semiconductor, desenvolvido para aplicações de chaveamento e controle de potência. O dispositivo possui tensão Drain-Source de 50 V, corrente contínua de dreno de até 30 A e baixa resistência de condução, com RDS(on) máximo de 65 mΩ sob condições especificadas de acionamento.

Com encapsulamento TO-220AB, o RFP30P05 é adequado para montagem Through Hole (PTH) e aplicações que necessitam de um MOSFET de potência para controle e chaveamento de cargas. A documentação da Fairchild indica aplicações em reguladores chaveados, conversores, acionamento de motores e drivers de relés.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: RFP30P05
Fabricante original: Fairchild Semiconductor
Tipo: MOSFET de potência
Canal: P-Channel
Tensão Drain-Source (VDSS): 50 V
Corrente contínua de Drain (ID): 30 A
RDS(on) máximo: 65 mΩ
Condição de RDS(on): ID = 30 A, VGS = -10 V
Carga total de Gate (Qg): até 170 nC
Tensão de limiar (VGS(th)): 2 a 4 V
Capacitância de entrada (CISS): 3200 pF
Encapsulamento: TO-220AB
Montagem: Through Hole (PTH)
Configuração: MOSFET único
Temperatura máxima de junção: 175 °C

Os valores elétricos são baseados na documentação original da família RFG30P05 / RFP30P05 / RF1S30P05SM.

🔧 CARACTERÍSTICAS

MOSFET de potência P-Channel
Tensão Drain-Source de até 50 V
Corrente contínua de até 30 A
Baixa resistência de condução de 65 mΩ
Encapsulamento robusto TO-220AB
Montagem PTH / Through Hole
Tecnologia de MOSFET de potência
Pode ser utilizado em aplicações de chaveamento de cargas
Adequado para acionamento por circuitos integrados compatíveis
Temperatura máxima de junção de 175 °C

⚙️ APLICAÇÕES

O RFP30P05 pode ser utilizado em aplicações como:

Fontes chaveadas
Reguladores de tensão
Conversores de potência
Conversores DC/DC
Drivers de motores
Drivers de relés
Circuitos de chaveamento
Controle de cargas
Sistemas de gerenciamento de energia
Equipamentos eletrônicos de potência

Essas aplicações são compatíveis com as aplicações indicadas na documentação original da Fairchild, que cita switching regulators, switching converters, motor drivers e relay drivers.

📄 DATASHEET

Datasheet original – Fairchild Semiconductor – RFP30P05:
Datasheet RFP30P05 – Fairchild Semiconductor
