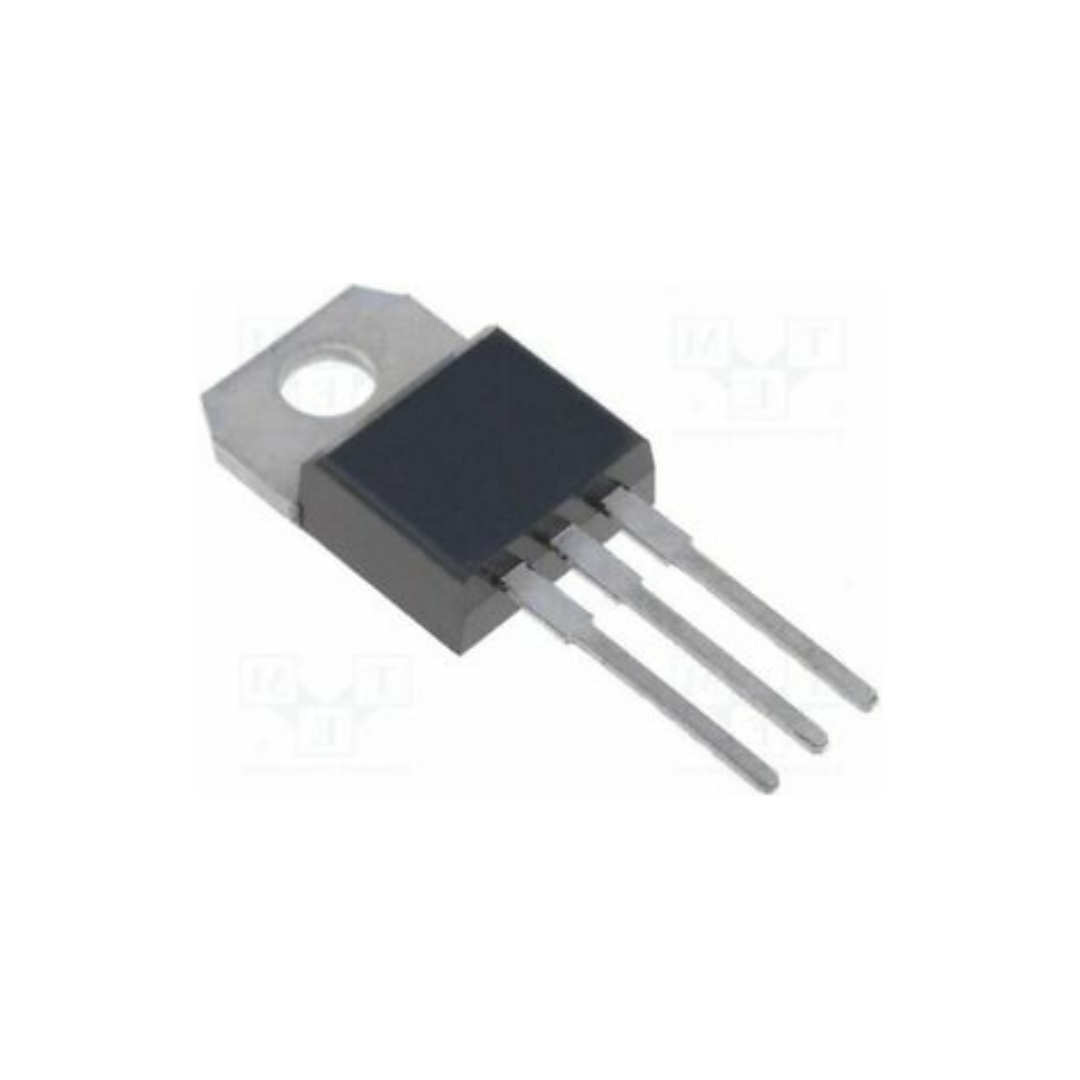

RFP3N45 – Transistor MOSFET de Potência TO-220

Código: 13829 Marca: Fairchild

~~R$ 15,00~~ R$ 9,75

Qtde: Comprar Agora Estoque: Disponível

Transistor MOSFET RFP3N45 450V 3A N-Channel TO-220 PTH

O RFP3N45 é um transistor MOSFET de potência canal N (N-Channel), desenvolvido para aplicações de chaveamento e controle de potência. O dispositivo possui tensão máxima Drain-Source de 450 V, corrente contínua de dreno de até 3 A e resistência de condução de aproximadamente 3 Ω, sendo indicado para circuitos de potência e conversão de energia.

O componente utiliza tecnologia silicon-gate enhancement mode e encapsulamento TO-220AB, adequado para montagem Through Hole (PTH). Sua arquitetura foi desenvolvida para aplicações que exigem chaveamento rápido e baixo consumo de potência no acionamento do gate.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: RFP3N45
Tipo: MOSFET de potência
Canal: N-Channel
Modo de operação: Enhancement Mode
Tensão Drain-Source (VDSS): 450 V
Corrente contínua de Drain (ID): 3 A
Corrente pulsada de Drain (IDM): 5 A
RDS(on): 3 Ω
Tensão Gate-Source máxima: ±20 V
Dissipação de potência: 60 W
Tensão de limiar (VGS(th)) típica de especificação: 4 V @ 1 mA
Capacitância de entrada (Ciss): aproximadamente 750 pF
Temperatura de operação: -55 °C a +150 °C
Encapsulamento: TO-220AB / TO-220-3
Montagem: Through Hole (PTH)
Configuração: 1 MOSFET N-Channel

Os valores de 450 V, 3 A, RDS(on) de 3 Ω, ±20 V de VGS e encapsulamento TO-220AB constam na documentação técnica do RFP3N45.

🔧 CARACTERÍSTICAS

MOSFET de potência N-Channel
Tensão Drain-Source de até 450 V
Corrente contínua de até 3 A
Tecnologia Enhancement Mode
Acionamento por tensão no gate
Alta impedância de entrada
Capacidade de chaveamento em alta velocidade
Baixa potência necessária para acionamento do gate
Encapsulamento TO-220AB
Montagem PTH / Through Hole
Indicado para circuitos de potência e chaveamento eletrônico

⚙️ APLICAÇÕES

O RFP3N45 foi desenvolvido para aplicações como:

Fontes chaveadas
Reguladores de tensão
Conversores DC/DC
Conversores de potência
Drivers de motores
Drivers de relés
Circuitos de chaveamento
Acionamento de cargas
Drivers de transistores bipolares de potência
Equipamentos eletrônicos industriais

A documentação do componente cita especificamente switching regulators, switching converters, motor drivers, relay drivers e drivers para transistores bipolares de alta potência.

📄 DATASHEET

Datasheet RFP3N45 / RFP3N50 – documentação técnica:
Datasheet RFP3N45 – RFM3N45/RFP3N45
