Transistor de Potência MOSFET RFP4N06L TO-220 60V 4A Baixo RDS(on)

Código: 13828 Marca: Fairchild

~~R$ 15,00~~ R$ 9,75

Qtde: Comprar Agora Estoque: Disponível

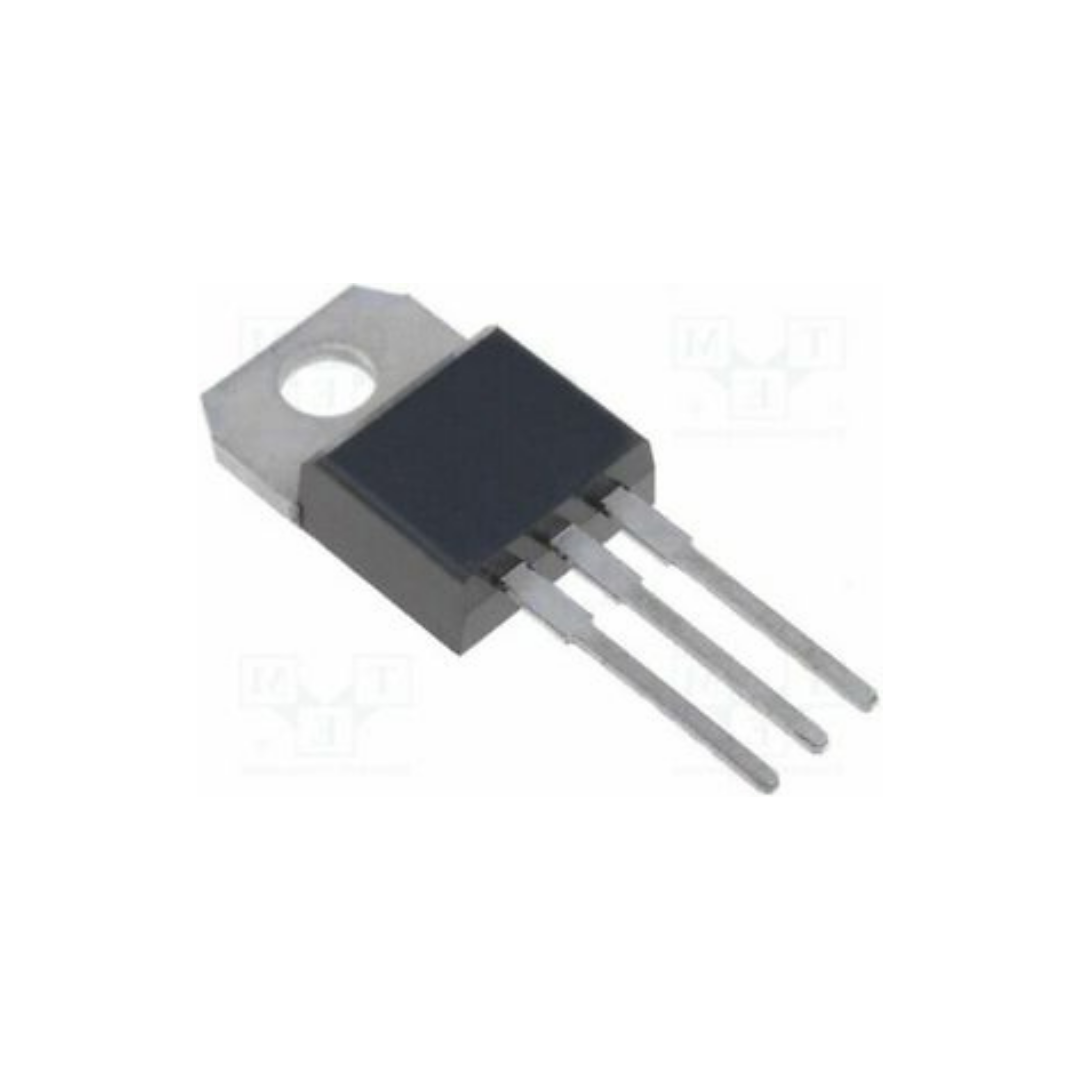

Transistor MOSFET RFP4N06L 60V 4A N-Channel Logic Level TO-220 PTH

O RFP4N06L é um transistor MOSFET de potência canal N (N-Channel) desenvolvido para aplicações de chaveamento e controle de potência. O componente possui tensão Drain-Source de 60 V, corrente de dreno contínua de até 4 A e tecnologia Logic Level, sendo otimizado para acionamento com tensão de gate de aproximadamente 5 V.

Com encapsulamento TO-220AB, o RFP4N06L é indicado para montagem Through Hole (PTH) e pode ser utilizado em fontes chaveadas, conversores, acionamentos de motores, drivers de relés e outros circuitos de chaveamento eletrônico.

📋 ESPECIFICAÇÕES TÉCNICAS

Modelo: RFP4N06L
Tipo: MOSFET de potência
Canal: N-Channel
Tensão Drain-Source (VDS): 60 V
Corrente de dreno contínua (ID): 4 A
Corrente de dreno pulsada (IDM): 10 A
RDS(on) máximo: 0,8 Ω
Tensão de acionamento: Logic Level / otimizado para 5 V
Tensão Gate-Source: ±10 V
Dissipação de potência: 25 W
Tensão de limiar (VGS(th)): 1 a 2 V
Encapsulamento: TO-220AB
Montagem: Through Hole (PTH)
Temperatura de operação: -55 °C a +150 °C
Tecnologia: MOSFET de silício, modo de enriquecimento

Os valores de 60 V, 4 A, 0,8 Ω, 25 W e operação otimizada para gate de 5 V são especificados na documentação do RFP4N06L.

🔧 CARACTERÍSTICAS

MOSFET de potência N-Channel
Tecnologia Logic Level
Projetado para acionamento com 5 V
Tensão máxima Drain-Source de 60 V
Corrente contínua de até 4 A
Encapsulamento TO-220AB
Montagem PTH / Through Hole
Alta impedância de entrada
Chaveamento em alta velocidade
Baixa potência necessária para acionamento do gate
Pode ser acionado diretamente por circuitos integrados compatíveis

⚙️ APLICAÇÕES

O RFP4N06L pode ser utilizado em diversas aplicações de chaveamento e controle de potência, incluindo:

Fontes chaveadas
Reguladores de tensão
Conversores DC/DC
Conversores de potência
Drivers de motores
Drivers de relés
Circuitos de chaveamento
Acionamento de cargas
Drivers para transistores de potência
Equipamentos eletrônicos e industriais

A documentação do componente cita especificamente switching regulators, switching converters, motor drivers e relay drivers, além de aplicações que exigem alta velocidade de chaveamento e baixa potência de acionamento.

📄 DATASHEET

Datasheet RFP4N05L / RFP4N06L:
Datasheet RFP4N06L – Intersil/Fairchild documentation
