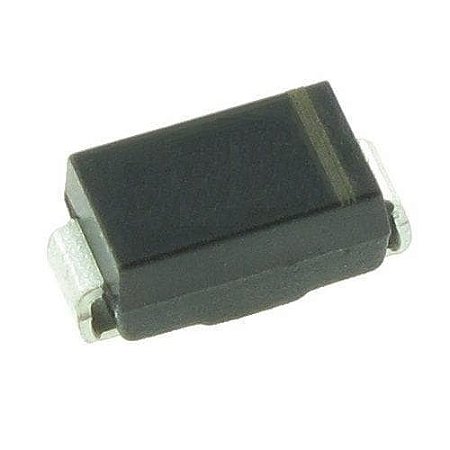

Diodo de Proteção ESD SMBJ100A 100V 600W SMD

Código: 11207 Marca: Bourns

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Diodo Supressor ESD SMBJ100A da Bourns é um diodo TVS (Transient Voltage Suppressor) unidirecional desenvolvido para proteção de circuitos eletrônicos contra transientes de tensão, sobretensões, surtos elétricos e descargas eletrostáticas (ESD).

O SMBJ100A possui tensão de trabalho de 100 V e capacidade de dissipação de potência de pulso de até 600 W, permitindo limitar rapidamente picos de tensão e proteger componentes eletrônicos sensíveis contra eventos transitórios. A série SMBJ da Bourns foi desenvolvida para aplicações de proteção em fontes de alimentação, equipamentos eletrônicos e linhas expostas a surtos.

O componente apresenta tensão de ruptura de aproximadamente 111 V e tensão máxima de clamp de 162 V, conforme as condições especificadas para a versão SMBJ100A. Sua configuração unidirecional é indicada para aplicações em que a linha protegida possui polaridade definida.

Com encapsulamento SMB (DO-214AA) e montagem SMD/SMT, o SMBJ100A proporciona uma solução compacta para placas de circuito impresso, oferecendo proteção contra transientes sem ocupar grande área na placa.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Diodo TVS / Supressor de Transientes
Fabricante: Bourns
Modelo: SMBJ100A
Tipo: TVS unidirecional
Tensão de trabalho (VRWM): 100 V
Tensão de ruptura típica: 111 V
Tensão máxima de clamp: 162 V
Potência de pulso: 600 W
Corrente de pulso: aproximadamente 3,7 A
Encapsulamento: SMB / DO-214AA
Número de terminais: 2
Montagem: SMD / SMT
Configuração: Unidirecional
Temperatura de operação: conforme especificação da série
Proteção: ESD, EFT e surtos elétricos
Tipo de aplicação: Proteção contra transientes e sobretensão

⚙️ APLICAÇÕES

Proteção contra descargas eletrostáticas (ESD)
Proteção contra transientes de tensão
Proteção contra sobretensão
Proteção contra surtos elétricos
Proteção de linhas de alimentação
Fontes de alimentação
Equipamentos de comunicação
Equipamentos industriais
Sistemas de automação
Circuitos eletrônicos sensíveis
Placas de circuito impresso
Proteção de interfaces e linhas de sinais

A Bourns disponibiliza a série SMBJ em diversos valores de tensão, sendo projetada para proteção contra eventos transitórios em aplicações eletrônicas e de alimentação.

📄 DATASHEET

Datasheet oficial – Série SMBJ Bourns
