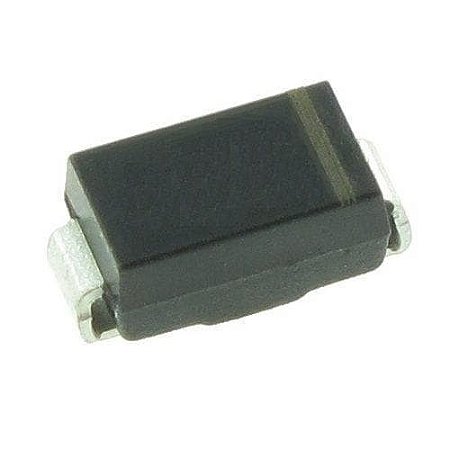

Diodo de Proteção ESD SMBJ200CA 200V 600W SMD

Código: 11208 Marca: Bourns

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Diodo Supressor ESD SMBJ200CA da Bourns é um diodo TVS (Transient Voltage Suppressor) bidirecional desenvolvido para proteção de circuitos eletrônicos contra transientes de tensão, sobretensões, surtos elétricos e descargas eletrostáticas (ESD).

O SMBJ200CA possui tensão de trabalho de 200 V e capacidade de dissipação de potência de pulso de até 600 W, permitindo limitar rapidamente picos de tensão e ajudar a proteger componentes eletrônicos sensíveis contra eventos transitórios. A configuração bidirecional é adequada para aplicações em que podem ocorrer transientes de polaridade positiva e negativa.

O dispositivo apresenta tensão de ruptura entre 224 V e 247 V e tensão máxima de clamp de 324 V sob um pulso de 10/1000 µs. A Bourns especifica também resposta rápida, tornando a série SMBJ adequada para aplicações de proteção contra ESD, EFT e surtos elétricos.

Com encapsulamento SMB (DO-214AA) e montagem SMD/SMT, o SMBJ200CA oferece uma solução compacta para placas de circuito impresso e equipamentos eletrônicos. O encapsulamento possui dimensões aproximadas de 5,21 a 5,59 mm de comprimento e 4,06 a 4,57 mm de largura.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Diodo TVS / Supressor de Transientes
Fabricante: Bourns
Modelo: SMBJ200CA
Tipo: TVS bidirecional
Tensão de trabalho (VRWM): 200 V
Tensão de ruptura mínima: 224 V
Tensão de ruptura máxima: 247 V
Tensão máxima de clamp: 324 V
Potência de pulso: 600 W
Corrente de pulso máxima: 1,9 A
Corrente de fuga máxima a VRWM: 1 µA
Corrente de surto direto: 100 A
Encapsulamento: SMB / DO-214AA
Número de terminais: 2
Montagem: SMD / SMT
Configuração: Bidirecional
Tolerância: ±5%
Temperatura de operação: -55 °C a +150 °C
Proteção: ESD, EFT e surtos elétricos
Norma de encapsulamento: JEDEC
Peso aproximado: 0,093 g

⚙️ APLICAÇÕES

Proteção contra descargas eletrostáticas (ESD)
Proteção contra transientes de tensão
Proteção contra sobretensão
Proteção contra surtos elétricos
Proteção de linhas de alimentação
Fontes de alimentação
Equipamentos de comunicação
Equipamentos de informática
Equipamentos de vídeo
Sistemas industriais
Circuitos de automação
Placas de circuito impresso
Interfaces e circuitos eletrônicos sensíveis

A Bourns especifica a série SMBJ para aplicações de proteção contra ESD conforme IEC 61000-4-2, EFT conforme IEC 61000-4-4 e surtos conforme IEC 61000-4-5.

📄 DATASHEET

Datasheet oficial SMBJ Series – Bourns
