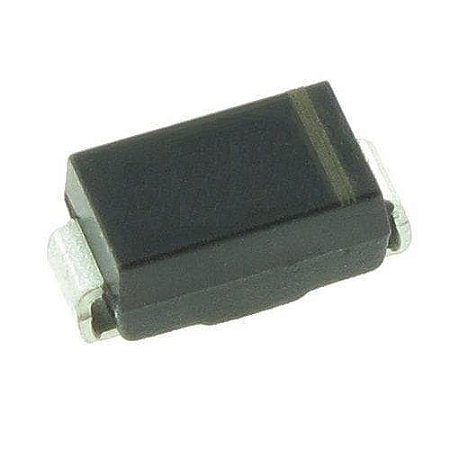

Diodo de Proteção ESD SMBJ220A 220V 600W SMD

Código: 11204 Marca: Bourns

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Diodo Supressor ESD SMBJ220A da Bourns é um diodo TVS (Transient Voltage Suppressor) unidirecional desenvolvido para proteção de circuitos eletrônicos contra transientes de tensão, sobretensões, surtos elétricos e descargas eletrostáticas (ESD).

O SMBJ220A possui tensão de trabalho de 220 V e capacidade de dissipação de potência de pulso de até 600 W, permitindo limitar rapidamente picos de tensão e proteger componentes eletrônicos sensíveis contra eventos transitórios. A série SMBJ da Bourns foi desenvolvida para aplicações de proteção contra ESD, EFT e surtos elétricos.

O componente apresenta tensão de ruptura de aproximadamente 246 V e tensão máxima de clamp de 356 V sob a forma de onda especificada de 10/1000 µs. Sua configuração unidirecional é indicada para aplicações em que a linha protegida possui polaridade definida.

Com encapsulamento SMB (DO-214AA) e montagem SMD/SMT, o SMBJ220A oferece uma solução compacta para proteção de placas de circuito impresso, fontes de alimentação, equipamentos de comunicação, sistemas industriais e outros circuitos eletrônicos.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Diodo TVS / Supressor de Transientes
Fabricante: Bourns
Modelo: SMBJ220A
Tipo: TVS unidirecional
Tensão de trabalho (VRWM): 220 V
Tensão de ruptura (VBR): 246 a 272 V
Tensão máxima de clamp: 356 V
Potência de pulso: 600 W
Corrente de pulso de pico (Ipp): 1,7 A
Corrente de fuga máxima: 1 µA
Encapsulamento: SMB / DO-214AA
Número de terminais: 2
Montagem: SMD / SMT
Configuração: Unidirecional
Tecnologia: TVS / Zener
Temperatura de operação: -55 °C a +150 °C
Proteção: ESD, EFT e surtos elétricos
Forma de onda de teste: 10/1000 µs

⚙️ APLICAÇÕES

Proteção contra descargas eletrostáticas (ESD)
Proteção contra transientes de tensão
Proteção contra sobretensão
Proteção contra surtos elétricos
Proteção de linhas de alimentação
Fontes de alimentação
Equipamentos de comunicação
Equipamentos industriais
Sistemas de automação
Circuitos eletrônicos sensíveis
Interfaces eletrônicas
Placas de circuito impresso

A série SMBJ da Bourns é especificada para aplicações de proteção contra ESD conforme IEC 61000-4-2, EFT conforme IEC 61000-4-4 e surtos conforme IEC 61000-4-5.

📄 DATASHEET

Datasheet oficial Série SMBJ – Bourns
