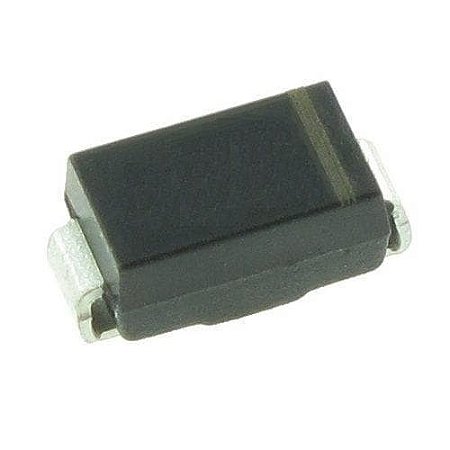

Diodo de Proteção ESD SMBJ200A 200V 600W SMD

Código: 11206 Marca: Bourns

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Diodo Supressor ESD SMBJ200A da Bourns é um diodo TVS (Transient Voltage Suppressor) unidirecional desenvolvido para proteção de circuitos eletrônicos contra transientes de tensão, sobretensões, surtos elétricos e descargas eletrostáticas (ESD).

O SMBJ200A possui tensão de trabalho de 200 V e capacidade de dissipação de potência de pulso de até 600 W, permitindo limitar rapidamente picos de tensão e proteger componentes eletrônicos sensíveis contra eventos transitórios. A série SMBJ da Bourns foi desenvolvida para aplicações de proteção em equipamentos eletrônicos e linhas sujeitas a surtos.

O componente apresenta tensão de ruptura mínima de 224 V e tensão máxima de clamp de 324 V, com corrente de pulso de pico de aproximadamente 1,9 A sob a forma de onda especificada de 10/1000 µs. Sua configuração unidirecional é indicada para aplicações em que a linha protegida possui polaridade definida.

Com encapsulamento SMB (DO-214AA) e montagem SMD/SMT, o SMBJ200A proporciona uma solução compacta para placas de circuito impresso, facilitando a proteção de fontes de alimentação, interfaces e circuitos eletrônicos contra sobretensões transitórias.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Diodo TVS / Supressor de Transientes
Fabricante: Bourns
Modelo: SMBJ200A
Tipo: TVS unidirecional
Tensão de trabalho (VRWM): 200 V
Tensão de ruptura mínima (VBR): 224 V
Tensão máxima de clamp: 324 V
Potência de pulso: 600 W
Corrente de pulso de pico (Ipp): 1,9 A
Corrente de fuga máxima: 1 µA
Encapsulamento: SMB / DO-214AA
Número de terminais: 2
Montagem: SMD / SMT
Configuração: Unidirecional
Tipo: Zener / TVS
Temperatura de operação: -55 °C a +150 °C
Aplicação: Proteção contra transientes, surtos e sobretensão

⚙️ APLICAÇÕES

Proteção contra descargas eletrostáticas (ESD)
Proteção contra transientes de tensão
Proteção contra sobretensão
Proteção contra surtos elétricos
Proteção de linhas de alimentação
Fontes de alimentação
Equipamentos industriais
Equipamentos de comunicação
Sistemas de automação
Circuitos eletrônicos sensíveis
Interfaces eletrônicas
Placas de circuito impresso

A série SMBJ da Bourns é desenvolvida para aplicações de proteção contra ESD, EFT e surtos, oferecendo resposta rápida e encapsulamento compacto para montagem em superfície.

📄 DATASHEET

Datasheet oficial Série SMBJ – Bourns
