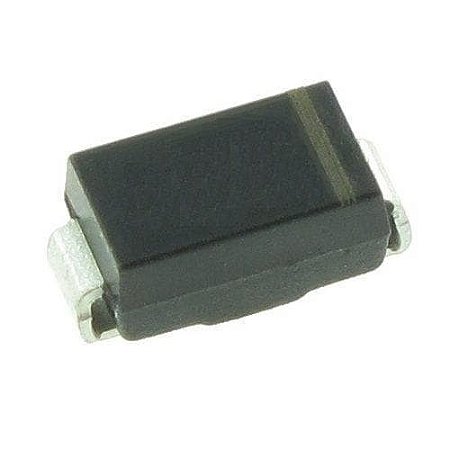

Diodo de Proteção ESD SMBJ220CA 220V 600W SMD

Código: 11205 Marca: Bourns

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Diodo Supressor ESD SMBJ220CA da Bourns é um diodo TVS (Transient Voltage Suppressor) bidirecional desenvolvido para proteção de circuitos eletrônicos contra transientes de tensão, sobretensões, surtos elétricos e descargas eletrostáticas (ESD).

O SMBJ220CA possui tensão de trabalho de 220 V e capacidade de dissipação de potência de pulso de até 600 W, permitindo limitar rapidamente picos de tensão e proteger componentes eletrônicos sensíveis contra eventos transitórios. Sua configuração bidirecional permite a proteção de linhas que podem apresentar transientes de polaridade positiva ou negativa.

O componente apresenta tensão de ruptura mínima de 246 V e tensão máxima de clamp de 356 V, com corrente de pulso de pico de aproximadamente 1,7 A sob a forma de onda especificada de 10/1000 µs. A série SMBJ da Bourns também é desenvolvida para aplicações de proteção contra ESD, EFT e surtos elétricos.

Com encapsulamento SMB (DO-214AA) e montagem SMD/SMT, o SMBJ220CA oferece uma solução compacta para placas de circuito impresso, sendo indicado para proteção de fontes de alimentação, equipamentos de comunicação, sistemas industriais e circuitos eletrônicos sensíveis.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Diodo TVS / Supressor de Transientes
Fabricante: Bourns
Modelo: SMBJ220CA
Tipo: TVS bidirecional
Tensão de trabalho (VRWM): 220 V
Tensão de ruptura mínima (VBR): 246 V
Tensão de ruptura máxima: 272 V
Tensão máxima de clamp: 356 V
Potência de pulso: 600 W
Corrente de pulso de pico (Ipp): 1,7 A
Corrente de fuga máxima: 1 µA
Encapsulamento: SMB / DO-214AA
Número de terminais: 2
Montagem: SMD / SMT
Configuração: Bidirecional
Tipo: Zener / TVS
Temperatura de operação: -55 °C a +150 °C
Proteção: ESD, EFT e surtos elétricos
Forma de onda de teste: 10/1000 µs

⚙️ APLICAÇÕES

Proteção contra descargas eletrostáticas (ESD)
Proteção contra transientes de tensão
Proteção contra sobretensão
Proteção contra surtos elétricos
Proteção de linhas de alimentação
Fontes de alimentação
Equipamentos de comunicação
Equipamentos industriais
Sistemas de automação
Circuitos eletrônicos sensíveis
Placas de circuito impresso
Sistemas de gerenciamento de energia
Equipamentos de informática e eletrônicos de consumo

📄 DATASHEET

Datasheet oficial Série SMBJ – Bourns
