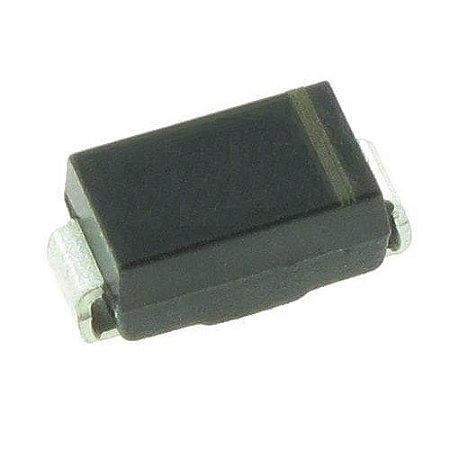

Diodo de Proteção ESD SMBJ100CA 100V 600W SMD

Código: 11203 Marca: Bourns

~~R$ 1,00~~ R$ 0,65

Qtde: Comprar Agora Estoque: Disponível

📦 DESCRIÇÃO DO PRODUTO

O Diodo Supressor ESD SMBJ100CA da Bourns é um diodo TVS (Transient Voltage Suppressor) bidirecional desenvolvido para proteção de circuitos eletrônicos contra transientes de tensão, sobretensões, surtos elétricos e descargas eletrostáticas (ESD).

O SMBJ100CA possui tensão de trabalho de 100 V e capacidade de dissipação de potência de pulso de até 600 W, permitindo limitar rapidamente picos de tensão e proteger componentes eletrônicos sensíveis contra eventos transitórios. A configuração bidirecional permite a proteção de linhas sujeitas a transientes de polaridade positiva e negativa.

O componente apresenta tensão de ruptura de aproximadamente 111 V a 123 V e tensão máxima de clamp de 162 V sob a forma de onda especificada de 10/1000 µs. A série SMBJ da Bourns foi desenvolvida para aplicações de proteção contra ESD, EFT e surtos elétricos.

Com encapsulamento SMB (DO-214AA) e montagem SMD/SMT, o SMBJ100CA oferece uma solução compacta para proteção de placas de circuito impresso, fontes de alimentação, equipamentos de comunicação, sistemas industriais e circuitos eletrônicos sensíveis.

🔧 CARACTERÍSTICAS TÉCNICAS

Produto: Diodo TVS / Supressor de Transientes
Fabricante: Bourns
Modelo: SMBJ100CA
Tipo: TVS bidirecional
Tensão de trabalho (VRWM): 100 V
Tensão de ruptura (VBR): 111 a 123 V
Tensão máxima de clamp (VC): 162 V
Potência de pulso: 600 W
Corrente de pulso de pico (Ipp): 3,7 A
Corrente de fuga máxima: 1 µA
Encapsulamento: SMB / DO-214AA
Número de terminais: 2
Montagem: SMD / SMT
Configuração: Bidirecional
Tipo: TVS / Zener
Proteção: ESD, EFT e surtos elétricos
Forma de onda de teste: 10/1000 µs
Temperatura de operação: conforme especificação da série

⚙️ APLICAÇÕES

Proteção contra descargas eletrostáticas (ESD)
Proteção contra transientes de tensão
Proteção contra sobretensão
Proteção contra surtos elétricos
Proteção de linhas de alimentação
Fontes de alimentação
Equipamentos de comunicação
Equipamentos industriais
Sistemas de automação
Circuitos eletrônicos sensíveis
Interfaces eletrônicas
Placas de circuito impresso

A série SMBJ da Bourns é especificada para proteção contra ESD conforme IEC 61000-4-2, EFT conforme IEC 61000-4-4 e surtos conforme IEC 61000-4-5.

📄 DATASHEET

Datasheet oficial Série SMBJ – Bourns
